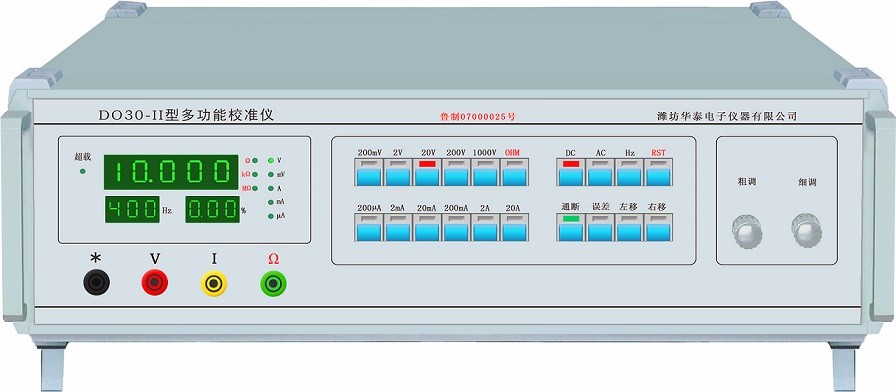

DO30-II型多功能校准仪

DO30-II型多功能校准仪

2、概述

DO30-Ⅱ型多功能校准仪(以下简称校准仪)是具有五位数码显示输出值、被检表误差、交流频率等参数的交直流电压、电流校准源。另设8档标准电阻器组,方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。

校准仪采用数字式闭环控制技术,显示内容区域化;采用先进的稳幅、功放、保护新技术,使其稳定性好、精度高、安全可靠;采用编码器调节输出幅度值,使用更加方便快捷。

适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.1级以上电流、电压表。

广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修,是比较理想的标准工具。

3、特点

3.1     具有电压、电流及电阻输出,稳定性好,负载能力强。

3.2     采用数码管显示输出值,显示直观、可靠。

3.3     使用编码器(替代电位器)数字调节,档位选择 “一键制”。

3.4     供选择的交流频率为三种:50Hz、60Hz、400Hz。

3.5     具有独特的保护电路和完善的自我保护功能,减小因为误操作给标准表和被检表带来的危害。

3.6     标准RS-232接口,校准仪与PC机联接,实现真正的双向通讯,通过计算机操控校准仪。

4、技术性能

4.1  技术指标:见附表

4.2  输出显示:五位;交流频率显示:三位;误差显示:三位(小数点浮动)

4.4  交流频率:50Hz、60Hz、400Hz不大于0.1%

4.5  交流失真度不大于0.5%

4.6  直流纹波系数不大于0.5%

4.7     稳定性:直流项目每分钟不大于满度的0.02%;交流项目每分钟不大于满度的0.05%

 附表

项目

额定输出

最大输出



电压

0.0000~0.2200V

20mA

40mA

基本误差:

DC:±0.05%读数

AC:±0.1%读数



电压附加误差:±0.02mV



AC2mA以下不考核精度

0.0000~2.2000V

50mA

100mA

00.000~22.000V

100mA

200mA

000.00~220.00V

50mA

100mA

0000.0~1100.0V

10mA

20mA

电流

000.00220.00uA

3V

4V

0.0000~2.2000mA

00.000~22.000mA

000.00~220.00mA

0.0000~2.2000A

2V

3V

00.000~22.000A

1V

1.5V

电阻

10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ、10MΩ、24MΩ

0.25W


±0.2%+20mΩ

注:工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差

电源功耗:交流电源电压220V±10%,频率50Hz±1Hz,功耗:250VA

工作环境:工作环境的温度5℃~35℃,相对湿度﹤80%

外形尺寸:宽×高×深:470×160×430(mm)

重   量 :约16kg





5、工作原理

校准仪有主控单元、电源及放大单元、数字振荡单元、量程转换单元、显示单元等组成。



6、使用说明

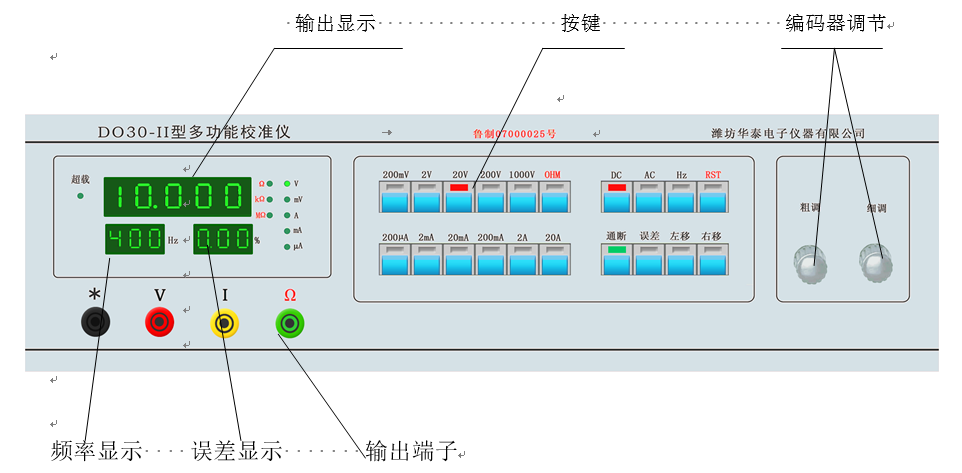

6.1  前面板


6.4  按键

项目键:DCACHz 200mV2V20V200V1000V200uA2mA20mA

        200mA2A20A

     功能键:通断、误差、RST、左移、右移

6.4.1      项目键:校准仪输出选项。开机默认DC200mV。

6.4.2      功能键

通断键:打开校准仪输出,视为通状态;关闭输出,视为断状态。

误差键:把当前输出显示值视为示值(测试点值),使用粗细调编码器调节输

        出值来计算误差

RST键:复位键。校准仪重新开始运行。

左移键:配合细调编码器对数码闪烁位调节输出值

右移键:配合细调编码器对数码闪烁位调节输出值

6.5  操作说明

6.5.1      准备:打开电源开关,直接进入DC200mV测试界面显示。 根据被检表的检测项目和量程,分别选择校准仪的项目、量程和交流频率。当超载灯亮时,仪器进入自保护状态,输出为零。此时可按RST复位键。

6.5.2      粗细调编码器

校准仪输出值五位,粗调编码器调节输出值前三位,细调编码器调节输出值后两位。为提高调节速度和调节精度,设置了左移键(结合粗调编码器,调整输出前三位)和右移键(结合细调编码器,调整输出后两位),控制调节位,当按移动键(左移和右移)时,调整位闪烁,说明细调编码器的调节输出位。

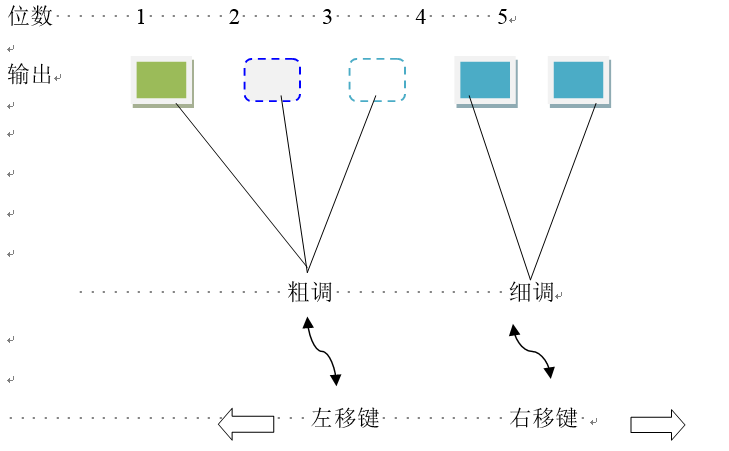

输出调节说明



       粗调编码器调节位通过左移键选择;细调编码器调节位通过右移键来选择。每次选择调节位,输出对应的显示数码管将闪烁。




每次改变校准仪通断状态,粗调默认的调节位为输出值的第2位,细调默认的调节位为输出值的第4位。

对粗调和细调进行为调节时,是向前进位的(不影响后边位)



例如1 调节输出18.5mV

1、旋转粗调编码器1个单位(粗调光标在输出值第2位);

2、按两次左移键(粗调调节位由输出第2位改为输出第3位)

旋转粗调编码器8个单位(粗调光标在输出值第3位);

3、旋转细调编码器5个单位(细调光标在输出值的第4位)



例如2 调节输出75mV

1、旋转粗调编码器7个单位(粗调光标在输出值第2位);

2、按两次左移键(粗调调节位由输出第2位改为输出第3位)

旋转粗调编码器5个单位(粗调光标在输出值第3位);



例如3 调节输出200mV

1、按一下左移键(粗调调节位由输出第2位改为输出第1位)

2、旋转粗调编码器2个单位(粗调光标在输出值的第1位)。



6.5.3      电压电流输出

选择电压或电流测试项目后,按通断键(灯亮),旋转粗细调编码器,以调节校准仪输出幅度值。误差显示跟随输出幅度变化,误差计算中的示值是系统默认的:10%量程、20%量程、30%量程、40%量程、50%量程、60%量程、70%量程、80%量程、90%量程、100%量程将自动作为被捡表测试点值,方便简洁。当然,也可随时按误差键,把现有输出值作为示值(测试点)计算误差。

例如:检测万用表DC1.9V的示值误差

将万用表选定DC2V档,校准仪显示0.0000V,测试线插入校准仪的V端子上,按校准仪面板通断键旋转粗调编码器,显示1.9000V。按误差键,校准仪把1.9V视为万用表检测点示值。观察万用表读数,通过旋转粗细调编码器,以调节校准仪输出大小,获取实际值,使万用表读数为1.900V,误差显示值为万用表在DC1.9V的示值误差。



6.5.4  电阻输出

按“OHM”键,电阻显示10Ω。使用左移或右移(粗细调编码器),控制电阻输出值大小(对于高阻值测试时,测试线不要相互缠绕)



电 阻 值

代  号

电 阻 值

代  号

10Ω

1

100kΩ

5

100Ω

2

1MΩ

6

1kΩ

3

10MΩ

7

10kΩ

4

24MΩ

8





7、通讯协议

8.1  校准仪发送

计算机先向校准仪发送通讯口令*,校准仪只有接受到*后,才以ASCⅡ码形式向计算机发送数据,波特率为9600

8.2  校准仪接收

计算机以ASCⅡ码形式向校准仪发送数据时,应以单一字符发送。校准仪接收到信息后,进行相应功能处理。对不符合条件的错误信息,校准仪不予接受。
