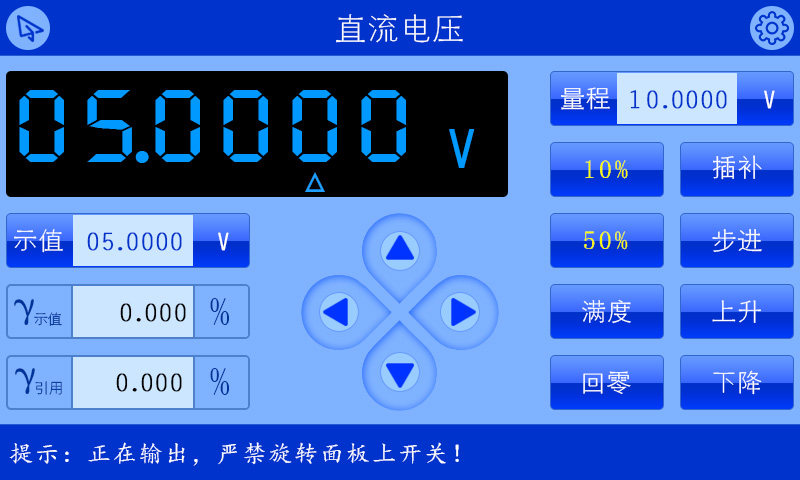

1.显示图例
2. 产品概述

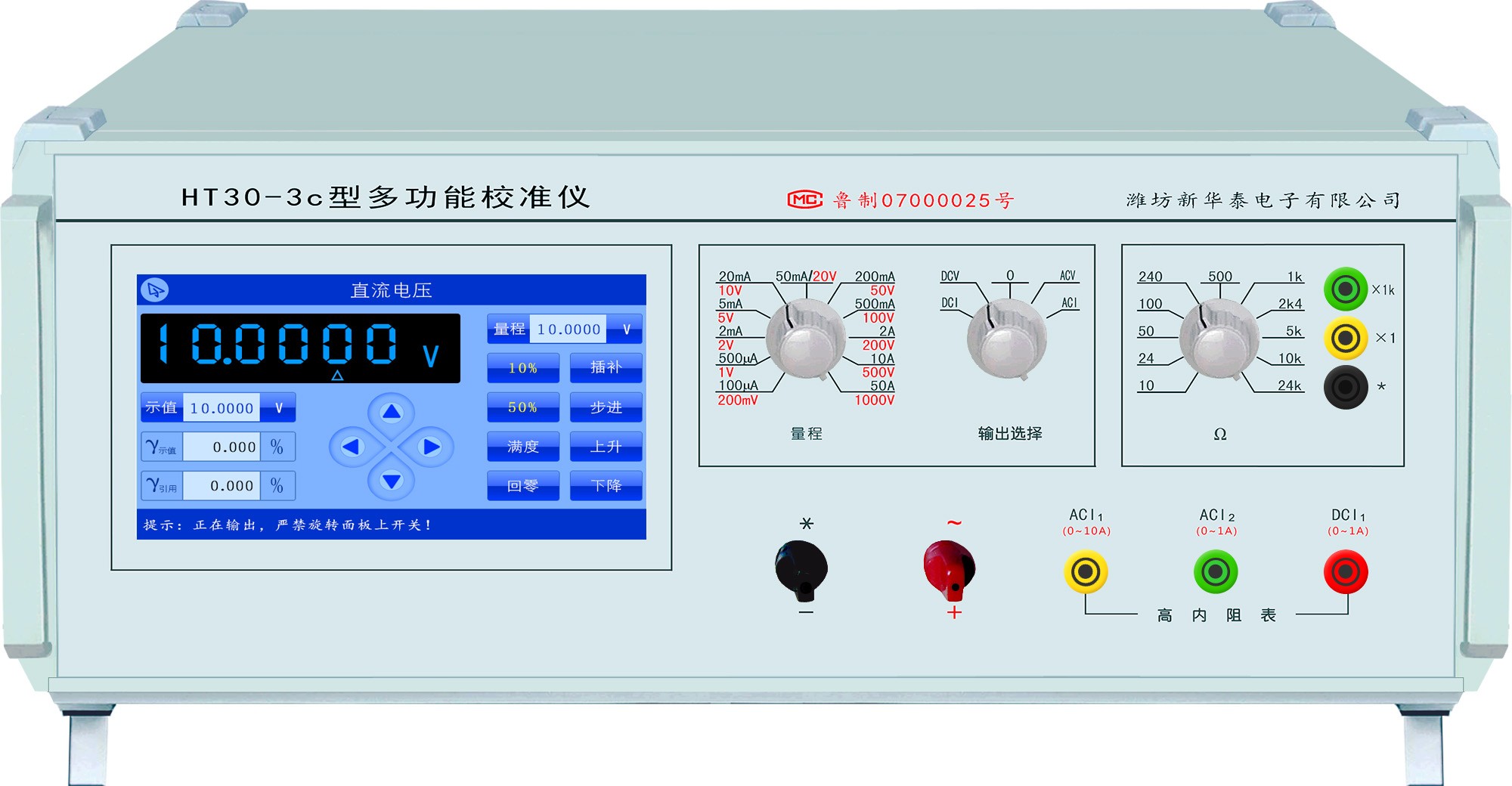

HT30-3c型多功能校准仪（以下简称校准仪）是采用7寸TFT触摸显示屏，显示多种参数的交直流电压、电流校准源。另设22档标准电阻器组，方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。
校准仪采用数字式闭环控制技术和大屏幕TFT显示器，结合视窗技术设计出屏幕显示，显示内容区域化；采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节可选按百分比调节和按位调节，满足定值输出和连续调节的不同需求，使用更加方便快捷。
适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级以上电流、电压表。
广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修，是比较理想的标准工具。
3. 产品特点
3.1 采用800×480大屏幕触摸屏，具有良好人机界面。稳定性好，负载能力强。
3.2 电压、电流档位设计合理，备有插补量程。通过量程设置或触屏插补图标，最大限度满足被检表各种量程检测的需求。
3.3 直接设定输出值，输出一步到位。也可按步进值调节输出量。步进：N =2、3、4、5、6、8、10、15）。
3.4 采用按位调节输出量。光标在六位输出值的下方，按左右箭头可移动光标，按上下箭头增减光标所指位数值，以调节校准仪输出大小。
3.5 供选择的交流频率为五种：市电同步、50Hz、60Hz、400Hz、1000Hz。50Hz输出可以选择市电同步，以减小被检表的拍频影响。
3.6 具有钳表检测功能，输出显示与钳表指示同步，操作非常方便。选配HT1000A钳形表校验线圈，可测量0～1000A钳形表。
3.7 通过RS-232接口与PC机联结，进行检定数据处理和档案管理等功能。（选购件）
4. 技术性能
4.1 技术指标
4.2 被检表量程设置
4.3 输出显示：六位；百分比显示：浮动
4.4 交流频率：50Hz、60Hz、400Hz、1kHz不大于0.1%
4.5 交流失真度不大于0.5%
4.6 直流纹波系数不大于0.5%
4.7 稳定性：直流项目每分钟不大于满度的0.01%
交流项目每分钟不大于满度的0.02%
技术指标
项 目 | 输 出 范 围 | 额定 输出 | 最大 输出 | 准 确 度 |
电 压 | 0～200mV | 20mA | 40mA | 基本误差： DCV：±（0.02%读数+0.01%量程） DCI：±（0.03%读数+0.02%量程） ACV：±（0.05%读数+0.02%量程） ACI：±（0.05%读数+0.03%量程）
附加误差： 电压附加误差：±0.02mV 1000V附加误差：±0.03%读数 50A附加误差：±0.03%读数 频率附加误差：400Hz：±0.03%读数1kHz：±0.05%读数 AC2mA以下不考核精度 |
0～1V～2V | 50mA | 100mA | ||
0～5V～10V～20V | 100mA | 200mA | ||
0～50V～100V | 50mA | 100mA | ||
0～200V～500V ～1000V | DC10mA AC20mA | DC20mA AC40mA | ||
电 流 | 0～100uA～500uA ～2mA～5mA～20mA ～50mA | 3V | DC20V AC12V | |
0～200mA～500mA | 3V | DC3V AC12V | ||
0～2A～10A～50A | 1V | 2V | ||
电 阻 | 10、24、50、100、 240、500（Ω）1、 2.4、5、10、24（kΩ） 另加×1000、×1倍率档位 （10kΩ～24MΩ) | 0.25W | ±0.2%+20mΩ | |
注：工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差
| ||||
电源功耗：交流电源电压220V±22V，频率50Hz±1Hz，功耗：250VA 工作环境：工作环境的温度5℃～35℃，相对湿度﹤80% 外行尺寸：宽480×高200×深488（mm） 重 量：约20kg | ||||
被检表量程设置
项目 | 档 位 | 被检表量程（满度）设置 |
电
压 | 200mV | 75mV、100mV、125mV、150mV、200mV |
1V | 0.25V、0.3V、0.5V、0.75V、0.8V、0.9V、1V | |
2V | 1.2V、1.25V、1.5V、2V | |
5V | 2.5V、3V、4V、4.5V、5V | |
10V | 6V、7.5V、8V、9V、10V | |
20V | 12V、12.5V、15V、20V | |
50V | 25V、30V、40V、45V、50V | |
100V | 60V、75V、80V、90V、100V | |
200V | 120V、125V、150V、200V | |
500V | 220V、250V、300V、380V、400V、450V、500V | |
1000V | 600V、750V、800V、900V、1000V | |
电
流 | 100µA | 50uA、60uA、75uA、90uA、100mA |
500µA | 150uA、200uA、300uA、400uA、450uA、500uA | |
2mA | 0.6mA、0.75mA、1mA、1.2mA、1.5mA、2mA | |
5mA | 2.5mA、3mA、4mA、4.5mA、5mA | |
20mA | 6mA、7.5mA、9mA、10mA、12mA、12.5mA、15mA、20mA | |
50mA | 25mA、30mA、40mA、45mA、50mA | |
200mA | 60mA、75mA、90mA、100mA、120mA、150mA、200mA | |
500mA | 250mA、300mA、400mA、450mA、500mA | |
2A | 0.6A、0.75A、0.9A、1A、1.2A、1.25A、1.5A、2A | |
10A | 2.5A、3A、4A、4.5A、5A、6A、7.5A、9A、10A | |
50A | 12A、12.5A、15A、20A、25A、30A、40A、45A、50A | |
注： 被检表扩展量程（最大量程除外）的附加误差：
直流：±0.01%满度（被检表）交流：±0.02%满度（被检表）
| ||
